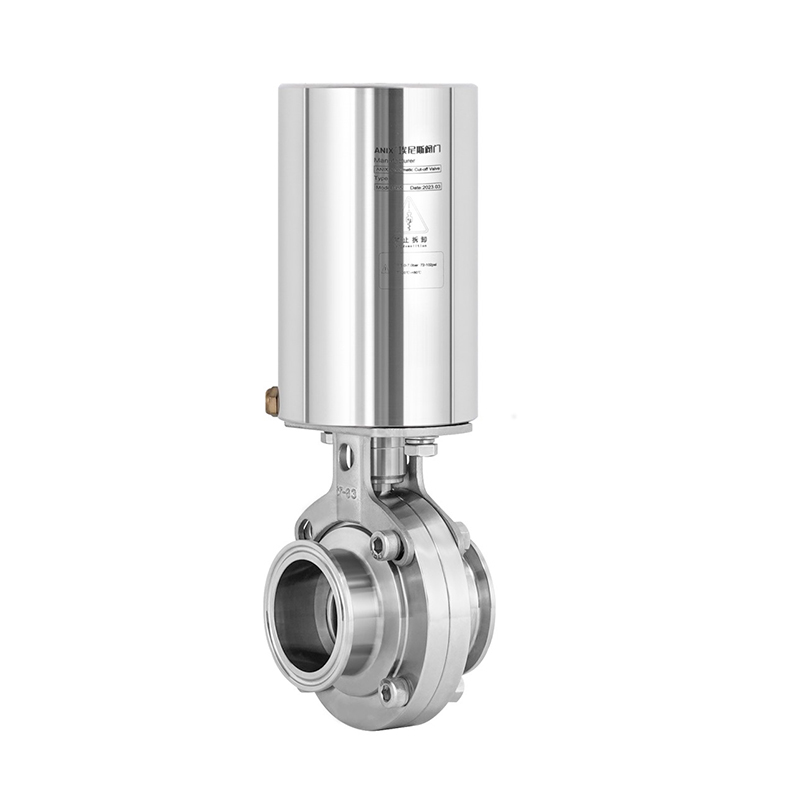

立式氣動衛生級快裝蝶閥

立式氣動衛生級快裝蝶閥

蝶閥:不鏽鋼、雙相鋼、碳鋼、钛、镍等材質 蝶型閥是一種衛生型開/關閥門，可用于智控系統或手動操作。由于開口面積大， 流體阻力小，對中低粘度性的产品有比較柔和的處理。該閥用于食品、乳制品以及生物制藥等工業的流體产品應用。

下載文件
聯系我們
产品描述
产品系列
1、從驅動方式上分3種分別是氣動、手動拉杆、手動握把。

2、從接口連接方式分4種分別是焊接式、卡接式、螺紋式、法蘭式。

工作原理：


蝶型閥是用圓形蝶板作啓閉件並隨閥杆轉動來開啓、關閉和調節流體通道的一種閥門， 蝶板安裝在蝶閥閥體內，圓形蝶板繞軸線旋轉，角度爲0~90°之間。當旋轉至90°時，閥門則爲全開狀態。當閥芯與蝶閥的密封圈接觸時，執行器的扭矩會增大。控制方式分爲手動操作和氣動控制。
蝶閥的特點：
● 壽命長、免維修的氣動式驅動裝置。
● 閥體和蝶板采用316L或304L不鏽鋼鍛造。
● 特殊的密封圈設計，流體無殘留，並獲得歐洲EHEDG衛生設計認證。
● 产品穩定性及安全性獲得歐洲CE及中國TS認證。
● 超過10萬次以上的安全測試。
● 蝶閥的驅動方式可根據客戶要求選擇：手動手柄、氣動或電動執行器。
● 根據客戶要求裝置反饋信號、0-100%智能限位調節。
● 密封閥座兩側增加凸台，本體相應位置開槽，側面位置做防吸出刻線。
● 鍛造柄蝶，加厚，強度更高。
